Modelo: T2VDF / T2DF
Descripción del producto:

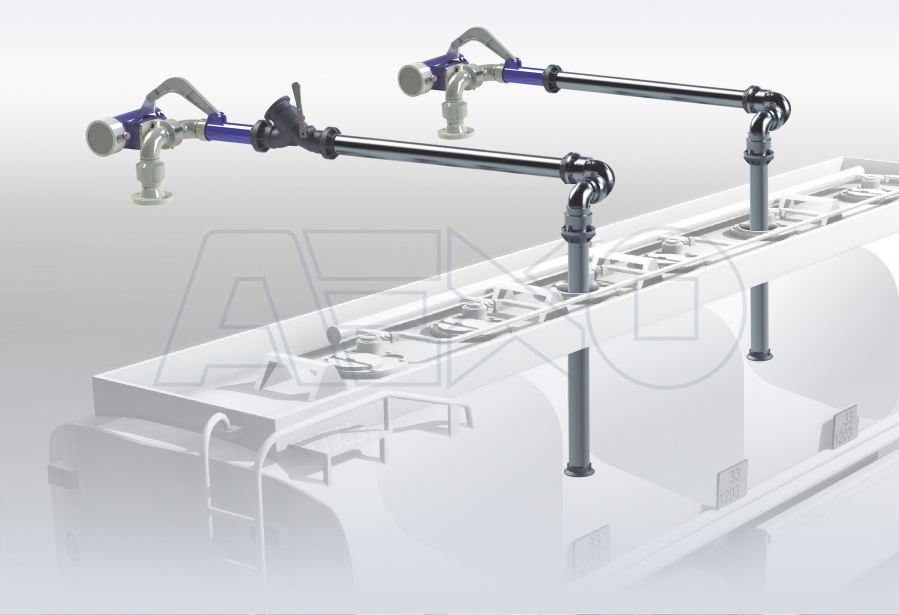

Brazos de carga superior, tanto para tambores, camiones, vagones, sistema de recuperación de vapores. Es el modelo más económico y sencillo. Dos planos de rotación. Ideal para una flota propia con una carga estandarizada.
Se diseña con el alcance adecuado a la necesidad del cliente. Sustituto del uso de mangueras, reduciendo los costos de mantenimiento.
Es retráctil, robusto, resistente. Operación suave y segura. Movilidad sobre su eje y sobre el plano horizontal presentando el pico de carga de manera perpendicular.
Versiones Disponibles:

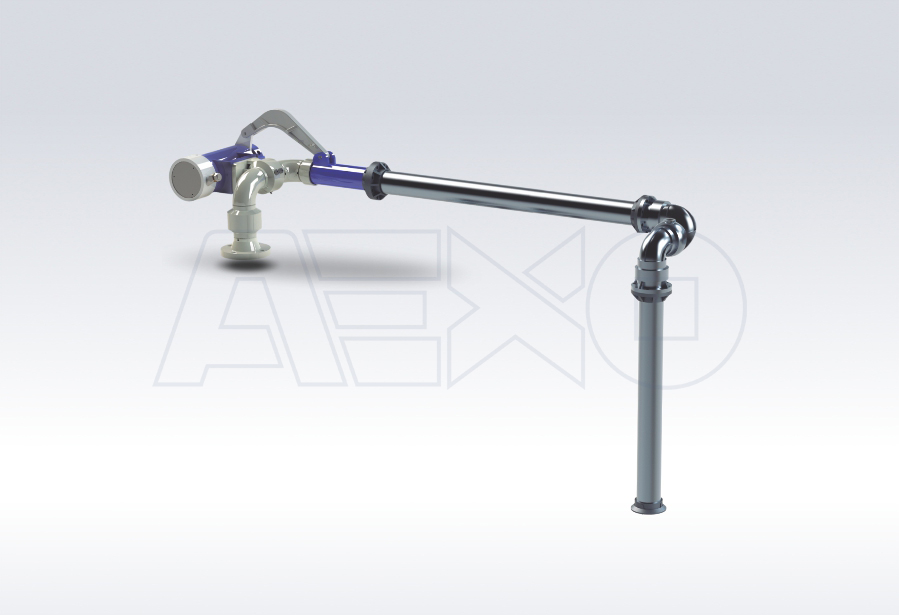

• T2DF: sin válvula de control de carga.

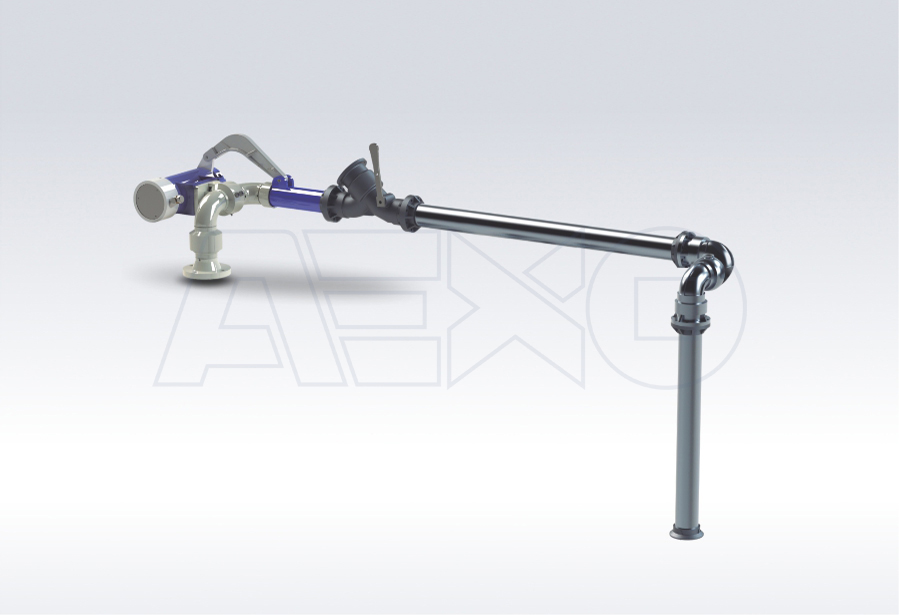

• T2VDF: con válvula de control de carga.

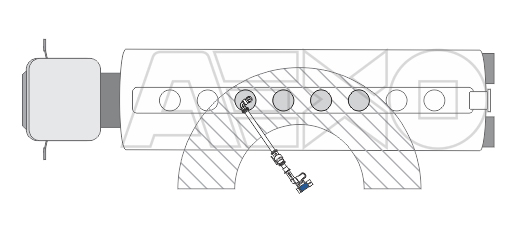

Radio de Alcance Efectivo:
Diámetros Disponibles (desde):
• 1” = ideal para tambores.
• 2” = Utilizado generalmente en la industria quimica y por su bajo costo como primera opcion para el reemplazo de mangueras y evitar derrame, riesgo y esfuerzo en la operacion.
• 3” y 4" = Carga convencional de camiones tanques.
• 5” ó 6" = Utilizado para carga de Crudo, Asfaltos calefaccionados.
Materiales Disponibles:
• Aluminio AS7G
• AISI 304
• AISI 316
• ACERO SAE 1045
• Juntas y sellos EPDM / VITON / BUNA / TEFLON / KALREZ.
Accesorios:
Brida TTMA / Válvula de cierre / Deflector / Válvula rompe vacío / Porta válvula rompe vacío / Control remoto / Accesorio antigoteo / Traba de movimiento / Manija / Cono recuperador de vapor / Sensor de sobrellenado.
Componentes
Conexión Giratoria Base:
Balanza de Torsión:
La balanza posee un sistema para la regulación de la torsión del resorte ajustable en 14 puntos. Esto permite un ajuste fino para lograr el más adecuado balanceo de acuerdo al momento del brazo y reducir al máximo el esfuerzo del operador.
Válvula de Control de Carga:
- Cuerpo de fundición de aluminio.
- Extremos con bridas Norma TTMA.
- Sistema de hombre muerto.
- Sistema de cierre en dos etapas.
- Válvula reguladora de golpe de ariete, que permite ajustar la velocidad de cierre al valor óptimo protegiendo los elementos instalados aguas arriba del brazo tales como medidores.
- Válvula ruptora de vacío, para facilitar el drenaje del producto remanente en la cañería después del cierre de la válvula de carga.
Conexión giratoria intermedia:
Tipo doble codo instalada entre el tubo secundario el tubo de descarga, con doble pista de bolillas calibradas. Permite mayor flexibilidad de movimiento y facilita el alcance del tubo de descarga.
Deflector:
